夹具气液增压缸工作原理

气液增压缸工作原理

  气液增压缸这个产品现在对于行业用户来说已经并不陌生了,然而客户对于气液增压缸的需求量也逐渐增多,越来越来的客户想要了解气液增压缸的工作原理,针对这方面的知识来为大家详细讲解!

如图:

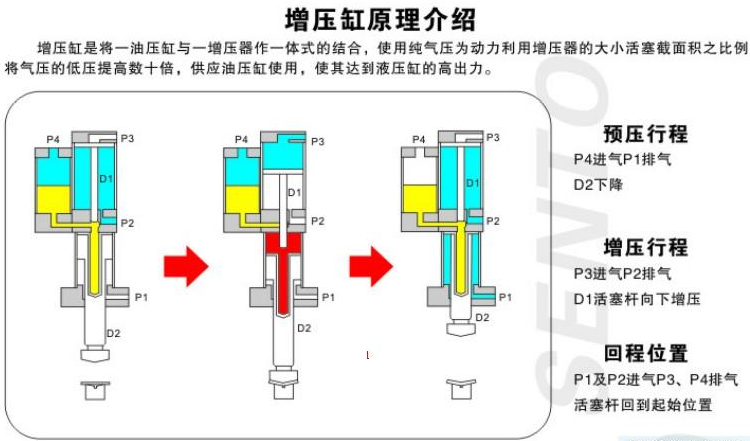

 夹具气液增压缸工作原理 基础知识 气液增压缸 第1张

                           气液增压缸动作原理图

1P1/P2进气,增压缸处于回位状态

2P4进气P1排气,前轴下降,预压完毕

3P3进气P2排气增压缸活塞下降,增压

4P1/P2进气,增压缸活塞前轴回位,此刻动作完成


  气液增压缸系将一油压缸与增压器作一体式结合,使用纯压作为动力源,利用增压器的大小不同受截面面积之比,及帕斯卡能源守衡原理而工作,因为压力不变,当受压面积有由大变小时,则压强也会随大小不同变化的原理,从而达到将气压压力提高到数十倍的压力效果,以预压式标准型气液增压缸为例:当工作气压压在液压油(或工作活塞)表面时。液压油会因压缩空气作用而而流向预压行程腔,此时液压油会迅速推动工作位移,当工件位移砬到阻力大於气缸压力时缸则停止动作;些时增压缸的增压腔因为电信号(或气动信号)动作,开始增压从达到成型产品的目的。
