一面两销的计算方法

zhouyu 现在先进夹具设计 2024-03-17 1.3千 0


所谓一面两孔是指定位基谁采用一个大平面和该平面上与之垂直的两个孔来进行定位。如果该平面上没有合适的孔,常把连接用的螺钉孔的精度提高或专门做出两个工艺孔以备定位用。工件以一面两孔定位,所采用的定位元件是一面两销。

,故亦称一面两销定位为了避免采用两短圆销所产生的过定位干涉,可以将一个圆销削边。这样,可以既保证没有过定位,又不增大定位时工件的转角误差。

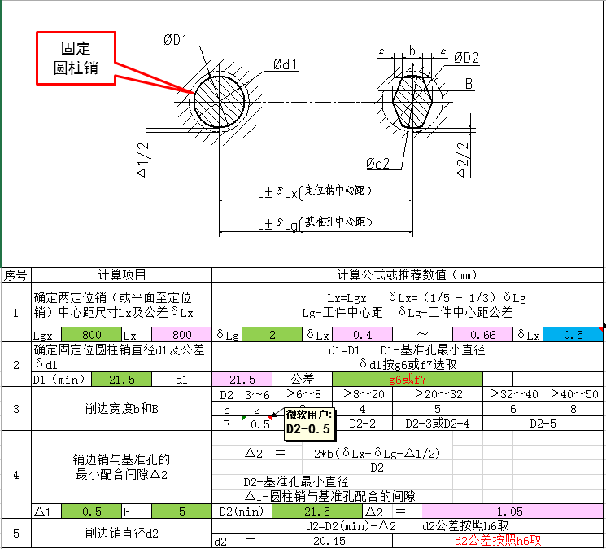

一面两销的计算方法  第1张


一面两销计算来源:夹研
