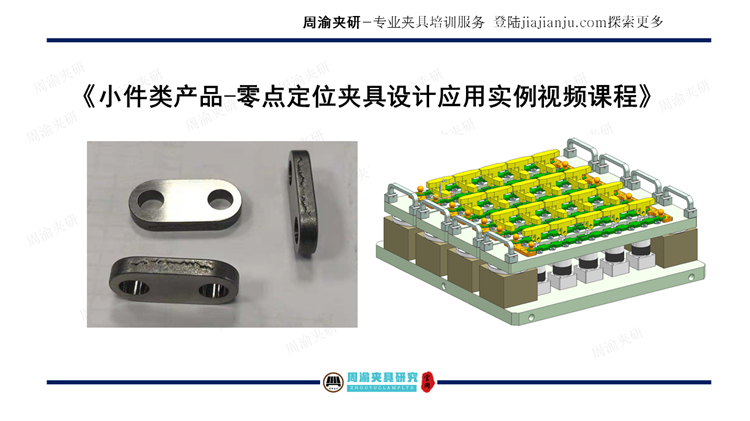

夹具设计视频教程-零点定位夹具设计

黄小邪 视频教程 2020-02-12 2.2千

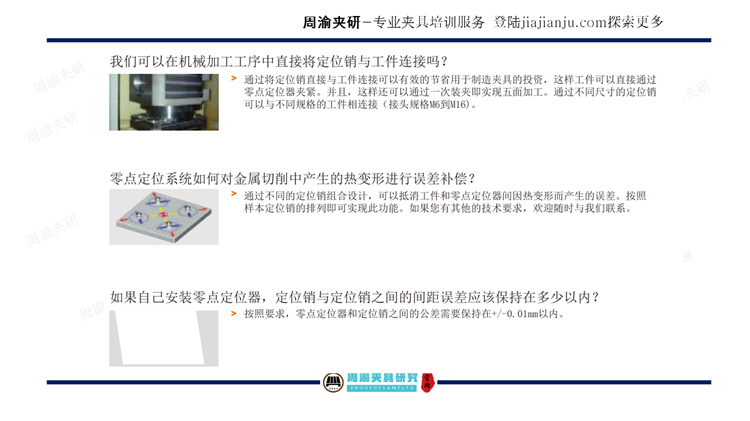

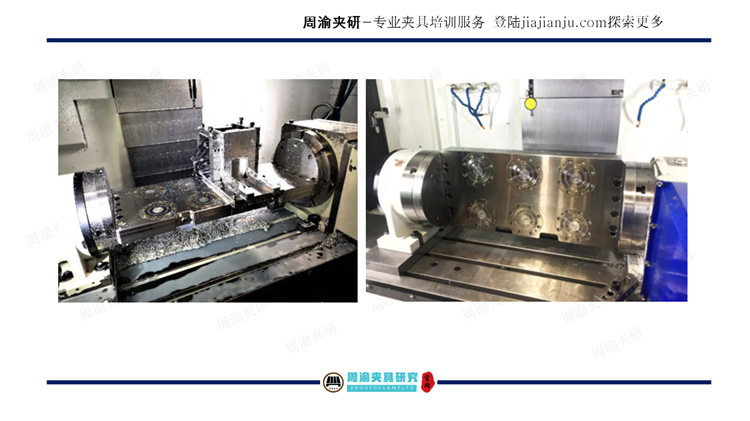

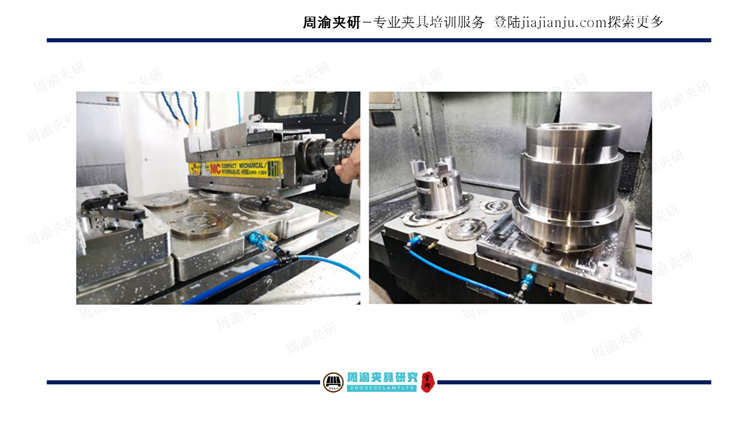

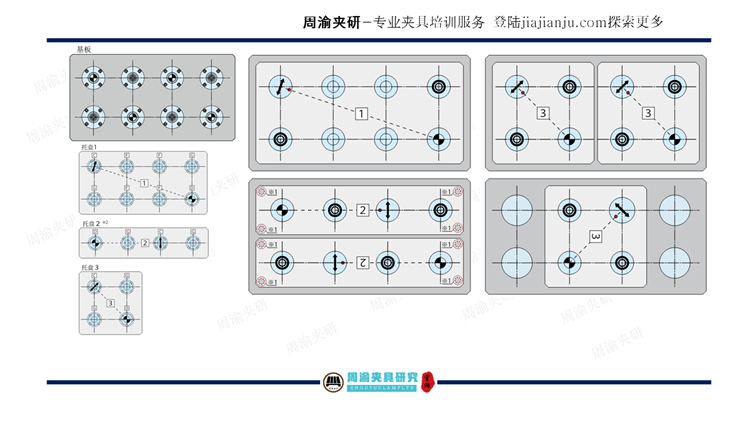

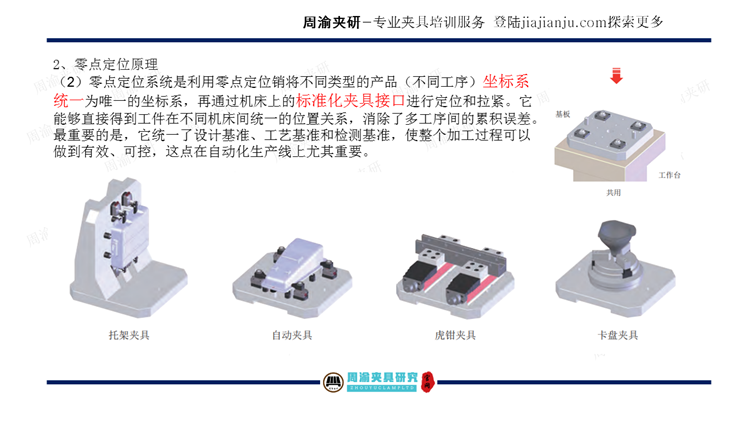

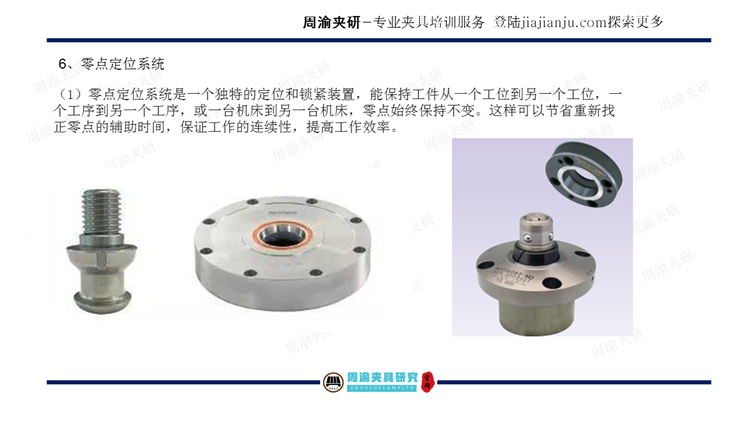

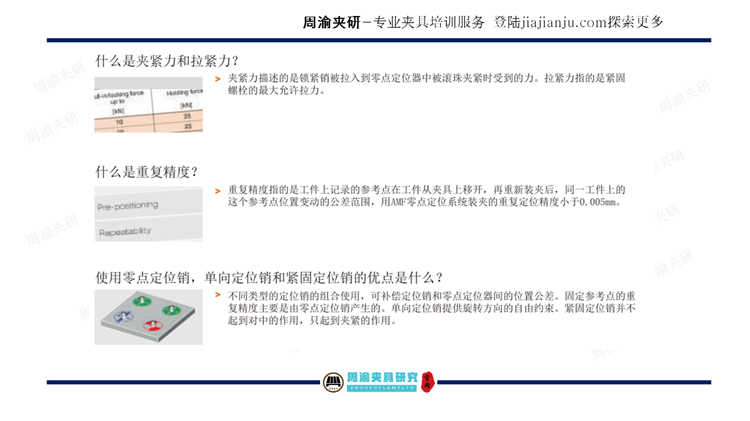

零点定位夹具设计,零点快换夹具应用案例,零点定位系统原理分析,快换夹具设计要领,零点定位选型。

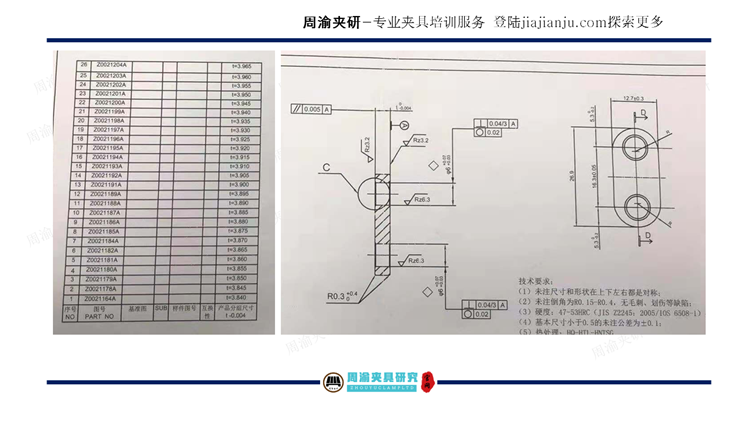

(1)两面均以加工,本工序加工内容为精加工两孔,余量为0.08mm。

(2)本产品为系列产品,夹具需适应整个系列产品的使用。

(3)产品批量较大,尽可能的提升加工效率,降低设备的停机率。

(4)经统计:单产品两精孔的加工时间约为3.5S,请计算节拍。

(5)夹具尽可能实现自动夹紧,减少人工操作。

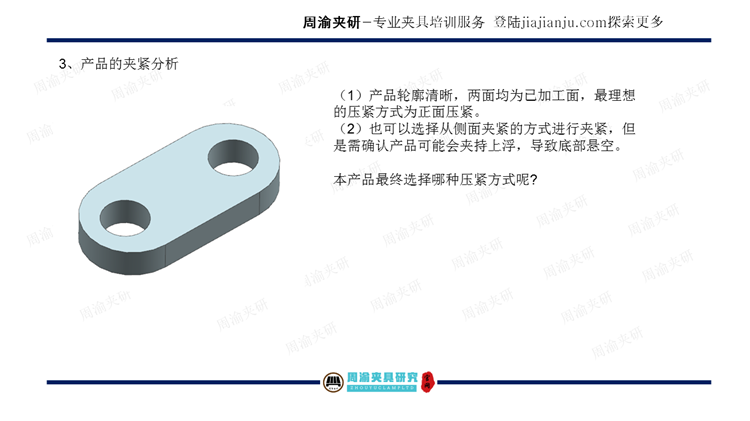

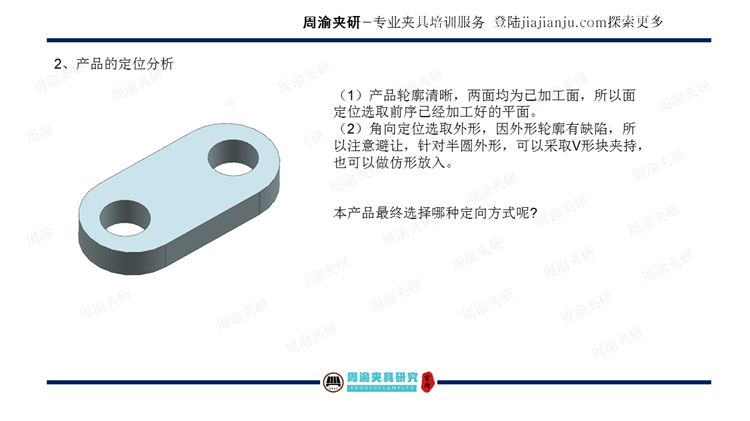

(6)3C产品轮廓清晰,两面均为已加工面,所以面定位选取前序已经加工好的平面。

(7)角向定位选取外形,因外形轮廓有缺陷,所以注意避让,针对半圆外形,可以采取V形块夹持,也可以做仿形放入。

本产品最终选择哪种定向方式呢?

夹具设计视频教程-零点定位夹具设计  视频教程 第1张

夹具设计视频教程-零点定位夹具设计  视频教程 第2张

夹具设计视频教程-零点定位夹具设计  视频教程 第3张






夹具设计视频教程-零点定位夹具设计  视频教程 第4张

夹具设计视频教程-零点定位夹具设计  视频教程 第5张

夹具设计视频教程-零点定位夹具设计  视频教程 第6张

夹具设计视频教程-零点定位夹具设计  视频教程 第7张

夹具设计视频教程-零点定位夹具设计  视频教程 第8张

夹具设计视频教程-零点定位夹具设计  视频教程 第9张

夹具设计视频教程-零点定位夹具设计  视频教程 第10张

夹具设计视频教程-零点定位夹具设计  视频教程 第11张

夹具设计视频教程-零点定位夹具设计  视频教程 第12张

夹具设计视频教程-零点定位夹具设计  视频教程 第13张

夹具设计视频教程-零点定位夹具设计  视频教程 第14张

夹具设计视频教程-零点定位夹具设计  视频教程 第15张

夹具设计视频教程-零点定位夹具设计  视频教程 第16张

夹具设计视频教程-零点定位夹具设计  视频教程 第17张


夹具设计视频教程-零点定位夹具设计  视频教程 第18张

夹具设计视频教程-零点定位夹具设计  视频教程 第19张夹具设计视频教程-零点定位夹具设计  视频教程 第20张

夹具设计视频教程-零点定位夹具设计  视频教程 第21张



夹具设计视频教程-零点定位夹具设计  视频教程 第22张夹具设计视频教程-零点定位夹具设计  视频教程 第23张
